Supported Drives
Part Number | Encryption | Capacity | RPM | Checksum |
---|---|---|---|---|
Drive Type: SAS | ||||
X341A-R6 | No | 900GB | 10k | BCS |
X342A-R6 | No | 1.2TB | 10k | BCS |
X343A-R6 | No | 1.8TB | 10k | BCS |
X416A-R5[1] | Yes | 600GB | 10k | BCS |
X417A-R6[1] | Yes | 900GB | 10k | BCS |
X421A-R5 | No | 450GB | 10k | BCS |
X422A-R5 | No | 600GB | 10k | BCS |
X423A-R5 | No | 900GB | 10k | BCS |
X425A-R6 | No | 1.2TB | 10k | BCS |
X426A-R6 | No | 1.8TB | 10k | BCS |
X427A[1] | Yes | 1.8TB | 10k | BCS |
X427B-R6[1] | Yes | 1.8TB | 10k | BCS |
Drive Type: SSD | ||||
X319A | No | 7.6TB | N/A | BCS |
X356A-R6 | No | 3.84TB | N/A | BCS |
X357A | No | 3.84TB | N/A | BCS |
X358A[1] | Yes | 3.84TB | N/A | BCS |
X359A | No | 30.6TB | N/A | BCS |
X365A-R6[1] | Yes | 1.6TB | N/A | BCS |
X371A | No | 960GB | N/A | BCS |
X382A | No | 960GB | N/A | BCS |
X386A[1] | Yes | 960GB | N/A | BCS |
X438A-R6 | No | 400GB | N/A | BCS |
X439A-R6 | No | 1.6TB | N/A | BCS |
X440A-R6[1] | Yes | 800GB | N/A | BCS |
X440B-R6[1] | Yes | 800GB | N/A | BCS |
X446A-R6 | No | 200GB | N/A | BCS |
X446B-R6 | No | 200GB | N/A | BCS |
X447A-R6 | No | 800GB | N/A | BCS |
X670A | No | 15.3TB | N/A | BCS |
Footnotes | ||||
[1] Mixing NSE drives or shelves with any other type of encrypting or non-encrypting drives or shelves across a stand-alone platform or high-availability (HA) pair is not supported. |
Supported Shelf Modules for NetApp DS224C

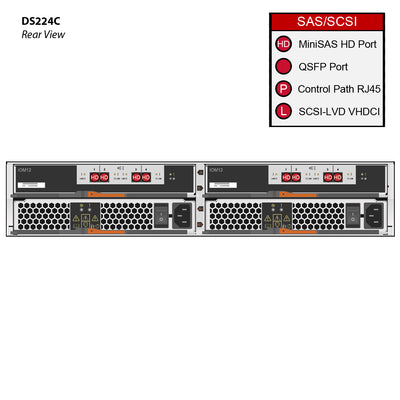

Module | Part Number | Interface | Max Data Rate | Min ONTAP |
---|---|---|---|---|
IOM12 | X5720A | IN: miniSAS HD, OUT: miniSAS HD | 12 Gbps | 9.11.1RC1, 9.10.1RC1, 9.9.1RC1, 9.8RC1, 9.7RC1, 9.6RC1, 9.5RC1, 9.4RC1, 9.3RC1, 9.2RC1, 9.1RC1, 9.0RC1 |
Cables Compatibility for Module IOM12
Mktg Part No | Mfg Part No | Length | End 1 / End 2 | Description | Supported Speed(s) | Min OS |
---|---|---|---|---|---|---|
SAS 6/12 Gbps (Copper Cables) | ||||||
NetApp Cable X66030A | 112-00435 | 0.5m | MiniSAS HD / MiniSAS HD | Cable,miniSAS HD/miniSAS HD,0.5m | 6/12 Gbps | - |
NetApp Cable X66020A-R6 | 112-00429 | 1m | MiniSAS HD / QSFP | Cable,Storage,MiniSAS HD/QSFP,12Gb,1m | 6/12 Gbps | - |
NetApp Cable X66031A | 112-00436 | 1m | MiniSAS HD / MiniSAS HD | Cable,miniSAS HD/miniSAS HD,1m | 6/12 Gbps | - |
NetApp Cable X66021A-R6 | 112-00430 | 2m | MiniSAS HD / QSFP | Cable,Storage,MiniSAS HD/QSFP,12Gb,2m | 6/12 Gbps | - |
NetApp Cable X66032A | 112-00437 | 2m | MiniSAS HD / MiniSAS HD | Cable,miniSAS HD/miniSAS HD,2m | 6/12 Gbps | - |
NetApp Cable X66033A | 112-00438 | 3m | MiniSAS HD / MiniSAS HD | Cable,miniSAS HD/miniSAS HD,3m | 6/12 Gbps | - |
NetApp Cable X66022A-R6 | 112-00431 | 5m | MiniSAS HD / QSFP | Cable,Storage,MiniSAS HD/QSFP,12Gb,5m | 6/12 Gbps | - |
NetApp Cable X66034A | 112-00439 | 5m | MiniSAS HD / MiniSAS HD | Cable,miniSAS HD/miniSAS HD,5m | 6/12 Gbps | - |
SAS 6/12 Gbps (Optical Cables) | ||||||
NetApp Cable X66040A | 112-00449 | 1m | MiniSAS HD / MiniSAS HD | Cable,miniSAS HD/miniSAS HD,AOC,1m | 12 Gbps | 9.11.1RC1, 9.11.0, 9.10.1RC1, 9.10.0, 9.9.1RC1, 9.9.0, 9.8RC1, 9.7RC1, 9.6RC1, 9.5RC1, 9.4RC1, 9.3RC1, 9.2RC1, 9.1RC1, 9.0RC1 |
NetApp Cable X66041A | 112-00450 | 2m | MiniSAS HD / MiniSAS HD | Cable,miniSAS HD/miniSAS HD,AOC,2m | 12 Gbps | 9.11.1RC1, 9.11.0, 9.10.1RC1, 9.10.0, 9.9.1RC1, 9.9.0, 9.8RC1, 9.7RC1, 9.6RC1, 9.5RC1, 9.4RC1, 9.3RC1, 9.2RC1, 9.1RC1, 9.0RC1 |
NetApp Cable X66042A | 112-00451 | 3m | MiniSAS HD / MiniSAS HD | Cable,miniSAS HD/miniSAS HD,AOC,3m | 12 Gbps | 9.11.1RC1, 9.11.0, 9.10.1RC1, 9.10.0, 9.9.1RC1, 9.9.0, 9.8RC1, 9.7RC1, 9.6RC1, 9.5RC1, 9.4RC1, 9.3RC1, 9.2RC1, 9.1RC1, 9.0RC1 |
NetApp Cable X66043A | 112-00452 | 5m | MiniSAS HD / MiniSAS HD | Cable,miniSAS HD/miniSAS HD,AOC,5m | 12 Gbps | 9.11.1RC1, 9.11.0, 9.10.1RC1, 9.10.0, 9.9.1RC1, 9.9.0, 9.8RC1, 9.7RC1, 9.6RC1, 9.5RC1, 9.4RC1, 9.3RC1, 9.2RC1, 9.1RC1, 9.0RC1 |
NetApp Cable X66047A | 112-00456 | 5m | MiniSAS HD / 4xLC | Cable,Opt,miniSAS HD/LC,OM4,5m | 12 Gbps | 9.11.1RC1, 9.11.0, 9.10.1RC1, 9.10.0, 9.9.1RC1, 9.9.0, 9.8RC1, 9.7RC1, 9.6RC1, 9.5RC1, 9.4RC1, 9.3RC1, 9.2RC1, 9.1RC1, 9.0RC1 |
NetApp Cable X66044A | 112-00453 | 15m | MiniSAS HD / MiniSAS HD | Cable,miniSAS HD/miniSAS HD,AOC,15m | 12 Gbps | 9.11.1RC1, 9.11.0, 9.10.1RC1, 9.10.0, 9.9.1RC1, 9.9.0, 9.8RC1, 9.7RC1, 9.6RC1, 9.5RC1, 9.4RC1, 9.3RC1, 9.2RC1, 9.1RC1, 9.0RC1 |
NetApp Cable X66045A | 112-00454 | 30m | MiniSAS HD / MiniSAS HD | Cable,miniSAS HD/miniSAS HD,AOC,30m | 12 Gbps | 9.11.1RC1, 9.11.0, 9.10.1RC1, 9.10.0, 9.9.1RC1, 9.9.0, 9.8RC1, 9.7RC1, 9.6RC1, 9.5RC1, 9.4RC1, 9.3RC1, 9.2RC1, 9.1RC1, 9.0RC1 |
NetApp Cable X66048A | 112-00457 | 30m | MiniSAS HD / 4xLC | Cable,Opt,miniSAS HD/LC,OM4,30m | 12 Gbps | 9.11.1RC1, 9.11.0, 9.10.1RC1, 9.10.0, 9.9.1RC1, 9.9.0, 9.8RC1, 9.7RC1, 9.6RC1, 9.5RC1, 9.4RC1, 9.3RC1, 9.2RC1, 9.1RC1, 9.0RC1 |
NetApp Cable X66046A | 112-00455 | 50m | MiniSAS HD / MiniSAS HD | Cable,miniSAS HD/miniSAS HD,AOC,50m | 12 Gbps | 9.11.1RC1, 9.11.0, 9.10.1RC1, 9.10.0, 9.9.1RC1, 9.9.0, 9.8RC1, 9.7RC1, 9.6RC1, 9.5RC1, 9.4RC1, 9.3RC1, 9.2RC1, 9.1RC1, 9.0RC1 |
Supported Power Cords for NetApp DS224C
Marketing Part No. | End 1 / End 2 | Length | Description | |
---|---|---|---|---|
Non-Cabinet Power Cords | ||||
X-50617-00 | IEC60320-C20 / IEC60320-C13 | 2.00 m | Power Cords,In-Cabinet,2m,C20-C13,E-Series | |
X800B-R6 | CEE 7/7 (Schuko) / IEC60320-C13 | 2.50 m | Pwr Cord,Non-Cabinet,Cont Europe/Korea,10A/250V | |
X800C-R6 | BS1363 / IEC60320-C13 | 2.50 m | Pwr Cord,Non-Cabinet,UK/Ireland,10A/250V | |
X800D-R6 | JIS-C-8303 / IEC60320-C13 | 1.83 m | Pwr Cord,Non-Cabinet,Japan,15A/125V | |
X800E-R6 | NEMA 5-15P / IEC60320-C13 | 1.83 m | Pwr Cord,Non-Cabinet,North America,15A/125V | |
X800F-R6 | AS/NZS 3112 / IEC60320-C13 | 2.50 m | Pwr Cord,Non-Cabinet,Aus/NZ,10A/250V | |
X800G-R6 | SEV 1011 / IEC60320-C13 | 2.50 m | Pwr Cord,Non-Cabinet,Switzerland,10A/250V | |
X800H-R6 | IRAM 2073 / IEC60320-C13 | 2.50 m | Pwr Cord,Non-Cabinet,Argentina,10A/250V | |
X800I-R6 | GB2099 / IEC60320-C13 | 2.50 m | Pwr Cord,Non-Cabinet,China,10A/250V | |
X800J-R6 | DHCR107-2-D1 / IEC60320-C13 | 2.50 m | Pwr Cord,Non-Cabinet,Demark,10A/250V | |
X800K-R6 | SANS 164-1 / IEC60320-C13 | 2.50 m | Pwr Cord,Non-Cabinet,India/S.Africa,10A/250V | |
X800L-R6 | SI32 / IEC60320-C13 | 2.50 m | Pwr Cord,Non-Cabinet,Israel,10A/250V | |
X800M-R6 | CEI 23-16 / IEC60320-C13 | 2.50 m | Pwr Cord,Non-Cabinet,Italy,10A/250V | |
X800N | EL208 / IEC60320-C13 | 2.50 m | Pwr Cord,10A,250V,2.5m,India | |
X800P-R6 | NEMA 6-15P / IEC60320-C13 | 1.83 m | Pwr Cord,Non-Cabinet,North America,15A/250V | |
X800T-R6 | CNS 10917-3 / IEC60320-C13 | 2.50 m | Pwr Cord,Non-Cabinet,Taiwan,BSMI,15A/125V | |
X800VB-R6 | NBR14136 / IEC60320-C13 | 2.50 m | Pwr Cord,Non-Cabinet,Brazil,10A/250V | |
X800W-R6 | CNS10917/CNS690 / IEC60320-C13 | 1.83 m | Pwr Cord,Non-Cabinet,Taiwan,10A/250V | |
X800Y-R6 | JIS-C-830 / IEC60320-C13 | 1.83 m | Pwr Cord,Non-Cabinet,Japan,15A/250V | |
In-Cabinet Power Cords | ||||
X-50617-00-0E-C | IEC60320-C13 / IEC60320-C20 | 1.83 m | Power Cord,In-Cabinet,2m,C20-C13,E-Series,0E,-C | |
X1558A-R6 | IEC60320-C14 / IEC60320-C13 | 1.20 m | Pwr Cord,In-Cabinet,48-In,C13-C14,10A/250V | |
X800-42U-35 | IEC60320-C14 / IEC60320-C13 | 0.89 m | Pwr Cord,In-Cabinet,C13-C14,35-inch | |
X800-42U-43 | IEC60320-C14 / IEC60320-C13 | 1.09 m | Pwr Cord,In-Cabinet,C13-C14,43-inch | |
X800-42U-64 | IEC60320-C14 / IEC60320-C13 | 1.63 m | Pwr Cord,In-Cabinet,C13-C14,64-inch | |
X800-42U-R6 | IEC60320-C14 / IEC60320-C13 | 0.68 m | Pwr Cord,In-Cabinet,27-In,C13-C14,10A/250V |
Supported Rail Kits for NetApp DS224C
Footnote: Supported in 2-post front-mount configuration only
Marketing Part No. | Manufacturing Part No. | Description | |
---|---|---|---|
NetApp System Cabinet Rail Kits | |||
X877B-R6 | 111-00596 | Rail Kit II, NetApp Cabinet, R6 | |
X8783A-R6 | 111-01110 | Rail Kit III, NetApp Cabinet, R6 | |
X87880A | 111-03887 | Rail Kit 4,Cabinet | |
Third-Party Cabinet Rail Kits | |||
X-02659-00 | 113-00232 | Kit,4-Post,Square or Round-Hole, 24"-32" Rail | |
X5515A-R6 | 111-00232 | Kit,2-Post (Round) or 4-Post (Square), 24"-32" Rail | |
X5526A-R6 | 111-00593 | Kit,4-Post.Square-Hole, 24"-32" Rail | |
X5527A-R6 | 111-00864 | Kit,2-Post,Round-Hole | |
X5529A-R6 | 111-00310 | Kit,4-Post,Swift,Square-Hole, 24"-32" Rail |
Marketing Part No. | Manufacturing Part No. | Description |
---|
Field Replacement Unit Parts for NetApp DS224C
Marketing Part No. | Manufacturing Part No. | Description | |
---|---|---|---|
Cabinets | |||
X870F-C | - | Cabinet,1280mm,Empty,No PDU,No Rails,-C | |
X870F-N-C | - | Cab,1280mm,Empty,No PDU,No Rails,-C | |
X870F-QS-C | - | Cabinet,1280mm,Empty,No PDU,No Rails,QS,-C | |
Chassis | |||
X5723A | 111-03068 | SHELF,EMPTY,2 PSU,913W,MIDPLANE II,DS212C | |
Conversion Kit | |||
X898A | TBD | DS212C, Kit,FAS2620 Conversion | |
Data Cable | |||
X66020A-R6 | 112-00429 | Cable,Storage,MiniSAS HD,QSFP,12G,1m | |
X66020A-R6-C | 112-00429 | Cable,Storage,MiniSAS HD,QSFP,12G,1m,-C | |
X66021A-R6 | 112-00430 | Cable,Storage,MiniSAS HD,QSFP,12G,2m | |
X66021A-R6-C | 112-00430 | Cable,Storage,MiniSAS HD,QSFP,12G,2m,-C | |
X66022A-R6 | 112-00431 | Cable,Storage,MiniSAS HD,QSFP,12G,5m | |
X66022A-R6-C | 112-00431 | Cable,Storage,MiniSAS HD,QSFP,12G,5m,-C | |
X66030A | 112-00435 | Cable,12Gb,Mini SAS HD,0.5m | |
X66030A-C | 112-00435 | Cable,12Gb,Mini SAS HD,0.5m,-C | |
X66030A-K-N | 112-00435 | Cable,12Gb,Mini SAS HD,0.5m | |
X66030A-N | 112-00435 | Cable,12Gb,Mini SAS HD,0.5m | |
X66030A-N-C | 112-00435 | Cable,12Gb,Mini SAS HD,0.5m,-C | |
X66031A | 112-00436 | Cable,12Gb,Mini SAS HD,1m | |
X66031A-C | 112-00436 | Cable,12Gb,Mini SAS HD,1m,-C | |
X66031A-K-N | 112-00436 | Cable,12Gb,Mini SAS HD,1m | |
X66031A-N | 112-00436 | Cable,12Gb,Mini SAS HD,1m | |
X66031A-N-C | 112-00436 | Cable,12Gb,Mini SAS HD,1m,-C | |
X66032A | 112-00437 | Cable,12Gb,Mini SAS HD,2m | |
X66032A-C | 112-00437 | Cable,12Gb,Mini SAS HD,2m,-C | |
X66032A-K-N | 112-00437 | Cable,12Gb,Mini SAS HD,2m | |
X66032A-N | 112-00437 | Cable,12Gb,Mini SAS HD,2m | |
X66032A-N-C | 112-00437 | Cable,12Gb,Mini SAS HD,2m,-C | |
X66033A | 112-00438 | Cable,12Gb,Mini SAS HD,3m | |
X66033A-C | 112-00438 | Cable,12Gb,Mini SAS HD,3m,-C | |
X66033A-K-N | 112-00438 | Cable,12Gb,Mini SAS HD,3m | |
X66033A-N | 112-00438 | Cable,12Gb,Mini SAS HD,3m | |
X66033A-N-C | 112-00438 | Cable,12Gb,Mini SAS HD,3m,-C | |
X66034A | 112-00439 | Cable,12Gb,Mini SAS HD,5m | |
X66034A-C | 112-00439 | Cable,12Gb,Mini SAS HD,5m,-C | |
X66034A-K-N | 112-00439 | Cable,12Gb,Mini SAS HD,5m | |
X66034A-N | 112-00439 | Cable,12Gb,Mini SAS HD,5m | |
X66034A-N-C | 112-00439 | Cable,12Gb,Mini SAS HD,5m,-C | |
X66040A | 112-00449 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,1m | |
X66040A-C | 112-00449 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,1m,-C | |
X66040A-K-N | 112-00449 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,1m | |
X66040A-N | 112-00449 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,1m | |
X66040A-N-C | 112-00449 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,1m,-C | |
X66041A | 112-00450 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,2m | |
X66041A-C | 112-00450 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,2m,-C | |
X66041A-K-N | 112-00450 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,2m | |
X66041A-N | 112-00450 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,2m | |
X66041A-N-C | 112-00450 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,2m,-C | |
X66042A | 112-00451 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,3m | |
X66042A-C | 112-00451 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,3m,-C | |
X66042A-K-N | 112-00451 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,3m | |
X66042A-N | 112-00451 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,3m | |
X66042A-N-C | 112-00451 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,3m,-C | |
X66043A | 112-00452 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,5m | |
X66043A-C | 112-00452 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,5m,-C | |
X66043A-K-N | 112-00452 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,5m | |
X66043A-N | 112-00452 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,5m | |
X66043A-N-C | 112-00452 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,5m,-C | |
X66044A | 112-00453 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,15m | |
X66045A | 112-00454 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,30m | |
X66046A | 112-00455 | Cable,12Gb,SAS Opt,AOC,Mini SAS HD,50m | |
X66047A | 112-00456 | Cable,12Gb,SAS Opt,Mini SAS HD to LC,5m | |
X66047A-C | 112-00456 | Cable,12Gb,SAS Opt,Mini SAS HD to LC,5m,-C | |
X66047A-N-C | 112-00456 | Cable,12Gb,SAS Opt,Mini SAS HD to LC,5m,-C | |
X66048A | 112-00457 | Cable,12Gb,SAS Opt,Mini SAS HD to LC,30m | |
X66048A-C | 112-00457 | Cable,12Gb,SAS Opt,Mini SAS HD to LC,30m,-C | |
X66048A-N-C | 112-00457 | Cable,12Gb,SAS Opt,Mini SAS HD to LC,30m,-C | |
Drive | |||
X302A-R5 | 108-00268 | Disk Drive,1.0TB 7.2k,DS424x,FAS2240-4 | |
X306A-R5 | 108-00270 | Disk Drive,2.0TB 7.2k,DS424x,2554/2240-4 | |
X308A-R5 | 108-00277 | Disk Drive,3.0TB 7.2K,DS424x,2554/2240-4 | |
X315A-R6 | 108-00368 | DSK DRV,4TB 7.2k,NSE,DS424x,2554/2220/2240-4 | |
X317A | 108-00399 | DSK DRV,6TB,7.2K,12G,NSE,DS212C | |
X318A-R6 | 108-00455 | DSK DRV,8TB,7.2K,12G,DS212C | |
X322A | 108-00551 | DSK DRV,10TB,7.2K,12G,NSE,DS212C | |
X336A-R6 | 108-00427 | DSK DRV,4TB,7.2K,12G,DS212C | |
X339A | 108-00426 | DSK DRV,2TB,7.2K,12Gb,DS212C,FAS2620 | |
X363A-R6 | 108-00467 | SSD,3.8TB,FAS2520/2554 | |
X364A | 108-00650 | SSD,3.8TB,DS212C,FAS2620,w/MSW | |
X366A-R6 | 108-00470 | SSD,1.6TB,NSE,DS4246,FAS2554 | |
X374A | 108-00573 | SSD,960GB,12G,DS212C,W/MSW | |
X380A | 108-00549 | DSK DRV,10TB,7.2K,12G,DS212C | |
X388A | 108-00885 | DSK DRV,16TB,7.2K,12G,DS212C | |
X448A-R6 | 108-00253 | SSD,200GB,DS4246,FAS2554/2240-4/2220 | |
X449A-R6 | 108-00319 | SSD,800GB,DS4246,FAS2554/2240-4/2220 | |
X477A-R6 | 108-00315 | DSK DRV,4TB 7.2k,DS4246,2554/2220/2240-4 | |
X488A-R5 | 108-00298 | Disk Drive,900GB 10K,2520/2220 | |
X489A-R6 | 108-00322 | Disk Drive,1.2TB 10K,2520/2220 | |
X490A-R6 | 108-00425 | Disk Drive,1.8TB 10K,FAS2520 | |
X575A-R6 | 108-00370 | SSD,400GB,DS424x,FAS2554/2240-4/2220 | |
X576A-R6 | 108-00373 | SSD,1.6TB,DS424x,FAS2554/2240-4/2220 | |
X577A-R6 | 108-00375 | SSD,800GB,NSE,DS4246,FAS2554 | |
Power Cord | |||
X-50617-00 | - | Jumper Crd,In-Cab,2m,C20-C13,E-Series | |
X-50617-00-0E-C | - | Jumper Crd,In-Cab,2m,C20-C13,E-Series,0E,-C | |
X1558A-R6 | - | Jumper Crd,In-Cab,48-IN,C13-C14 | |
X1558A-R6-C | - | Jumper Crd,In-Cab,48-IN,C13-C14-C | |
X800-42U-35 | - | Jumper Crd,In-Cab,C13-C14,35-inch | |
X800-42U-35-C | - | Jumper Crd,In-Cab,C13-C14,35-inch,-C | |
X800-42U-35-K-N | - | Jumper Crd,In-Cab,C13-C14,35-inch | |
X800-42U-35-N | - | Power Cable,In-Cabinet,C13-C14,35-inch | |
X800-42U-43 | - | Jumper Crd,In-Cab,C13-C14,43-inch | |
X800-42U-43-C | - | Jumper Crd,In-Cab,C13-C14,43-inch,-C | |
X800-42U-43-K-N | - | Jumper Crd,In-Cab,C13-C14,43-inch | |
X800-42U-43-N | - | Power Cable,In-Cabinet,C13-C14,43-inch | |
X800-42U-64 | - | Jumper Crd,In-Cab,C13-C14,64-inch | |
X800-42U-64-C | - | Jumper Crd,In-Cab,C13-C14,64-inch,-C | |
X800-42U-64-K-N | - | Jumper Crd,In-Cab,C13-C14,64-inch | |
X800-42U-64-N | - | Power Cable,In-Cabinet,C13-C14,64-inch | |
X800-42U-R6 | - | Jumper Crd,In-Cab,C13-C14 | |
X800-42U-R6-C | - | Jumper Crd,In-Cab,C13-C14,-C | |
X800B-R6 | - | Power Cable,Continental Europe,R6 | |
X800B-R6-C | - | Power Cable,Continental Europe,-C,R6 | |
X800C-R6 | - | Power Cable,UK and Ireland,R6 | |
X800C-R6-C | - | Power Cable,UK and Ireland,-C,R6 | |
X800D-R6 | - | Power Cable,Japan,R6 | |
X800D-R6-C | - | Power Cable,Japan,-C,R6 | |
X800E-R6 | - | Power Cable,North America,R6 | |
X800E-R6-C | - | Power Cable,North America,-C,R6 | |
X800F-R6 | - | Power Cable,Australia/New Zealand,R6 | |
X800F-R6-C | - | Power Cable,Australia/New Zealand,-C,R6 | |
X800G-R6 | - | Power Cable,Switzerland,R6 | |
X800G-R6-C | - | Power Cable,Switzerland,-C,R6 | |
X800H-R6 | - | Power Cable,Argentina,R6 | |
X800H-R6-C | - | Power Cable,Argentina,-C,R6 | |
X800I-R6 | - | Power Cable,China,R6 | |
X800I-R6-C | - | Power Cable,China,-C,R6 | |
X800J-R6 | - | Power Cable,Denmark,R6 | |
X800J-R6-C | - | Power Cable,Denmark,-C,R6 | |
X800K-R6 | - | Power Cable,India,South Africa,R6 | |
X800K-R6-C | - | Power Cable,India,South Africa,-C,R6 | |
X800L-R6 | - | Power Cable,Israel,R6 | |
X800L-R6-C | - | Power Cable,Israel,-C,R6 | |
X800M-R6 | - | Power Cable,Italy,R6 | |
X800M-R6-C | - | Power Cable,Italy,-C,R6 | |
X800N | - | POWER CABLE,INDIA BIS | |
X800N-C | - | Power Cable,India BIS,-C | |
X800P-R6 | - | Power Cable,North America,250V,R6 | |
X800P-R6-C | - | Power Cable,North America,250V,-C,R6 | |
X800T-R6 | - | Power Cable,Taiwan,BSMI,R6 | |
X800T-R6-C | - | Power Cable,Taiwan,BSMI,-C,R6 | |
X800VB-R6 | - | Power Cable,Brazil,IEC-60906-1-Plug | |
X800W-R6 | - | Power Cable,Taiwan,250V,BSMI,R6 | |
X800W-R6-C | - | Power Cable,Taiwan,250V,BSMI,-C | |
X800Y-R6 | - | Power Cable,Japan,250V/15A | |
X800Y-R6-C | - | Power Cable,Japan,250V/15A,-C | |
Power Supply Unit | |||
X5726A | 114-00148 | PSU,913W | |
RailKit | |||
X-02654-00 | 111-02852 | Rail Kit,Thin,Rnd/Sq-Hole,2-Post | |
X-02654-00-C | 111-02852 | Rail Kit,Thin,Rnd/Sq-Hole,2-Post,-C | |
X-02654-00-K-N | 111-02852 | Rail Kit,Thin,Rnd/Sq-Hole,2-Post | |
X-02654-00-N | 111-02852 | Rail Kit,Thin,Rnd/Sq-Hole,2-Post | |
X-02654-00-N-C | 111-02852 | Rail Kit,Thin,Rnd/Sq-Hole,2-Post | |
X-02657-00 | 111-02657 | Rackmount Kit,212C,4-post,Adj | |
X-02657-00-C | 111-02657 | Rail Kit,Thin,Rnd/Sq-Hole,4-Post,Adj,24-32,-C | |
X-02657-00-K-N | 111-02657 | Rackmount Kit,212C,4-post,Adj | |
X-02657-00-N | 111-02657 | Rackmount Kit,212C,4-post,Adj | |
X-02657-00-N-C | 111-02657 | Rail Kit,Thin,Rnd/Sq-Hole,4-Post,Adj,24-32,-C | |
Shelf Module | |||
X5720A | - | IOM12,SAS,12G |
Size, Weight, Acoustic, Power for NetApp DS224C
Associated Part No. | Configuration | Rack Units | Weight | Sound Power | Sound Pressure | Line Voltage Actual (Min to Max) | Amps Typical | Amps Worst | Watts Typical | Watts Worst | BTU / Hr Typical | BTU / Hr Worst |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Empty Shelf (with AC PSU) | ||||||||||||
DS224C-0-24-C | Disk Shelf,2U24,12G,Empty,- | - | - | - | - | - | - | - | - | - | - | - |
X5721A | SHELF,EMPTY,2 PSU,633W,DS224 | - | - | - | - | - | - | - | - | - | - | - |
Empty Shelf (without PSU) | ||||||||||||
X5722A | SHELF,EMPTY,W/O PSU,DS224 | - | - | - | - | - | - | - | - | - | - | - |
Quickship Half Populated | ||||||||||||
DS224C-10-0.9-12S-QS | 12x900GB,SAS,10K | 2 | 43.4 lb (19.7 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.55 | 3.16 | 151 | 309 | 516 | 1055 |
DS224C-10-0.9-12S-QS | 12x900GB,SAS,10K | 2 | 43.4 lb (19.7 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.76 | 1.55 | 148 | 303 | 506 | 1035 |
DS224C-10-1.2-12S-QS | 12x1.2TB,10K | 2 | 43.4 lb (19.7 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.4 | 3 | 137 | 294 | 468 | 1004 |
DS224C-10-1.2-12S-QS | 12x1.2TB,10K | 2 | 43.4 lb (19.7 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.69 | 1.48 | 135 | 289 | 461 | 987 |
DS224C-10-1.8-12S-QS | 12x1.8TB,10K | 2 | 44.8 lb (20.3 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.36 | 2.96 | 133 | 290 | 454 | 990 |
DS224C-10-1.8-12S-QS | 12x1.8TB,10K | 2 | 44.8 lb (20.3 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.67 | 1.46 | 131 | 285 | 448 | 973 |
DS224C-AF-.96-12S-0P-C | 12x960GB,SSD | 2 | 41.7 lb (18.9 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.05 | 2.66 | 102 | 260 | 349 | 888 |
DS224C-AF-.96-12S-0P-C | 12x960GB,SSD | 2 | 41.7 lb (18.9 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.52 | 1.31 | 100 | 255 | 342 | 871 |
DS224C-AF-0.8-12N-0P-C | 12x800GB,NSE,SSD | 2 | 44.8 lb (20.3 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 0.89 | 2.49 | 87 | 244 | 297 | 833 |
DS224C-AF-0.8-12N-0P-C | 12x800GB,NSE,SSD | 2 | 44.8 lb (20.3 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.44 | 1.23 | 86 | 240 | 294 | 820 |
DS224C-AF-15.3-12S-0P-C/DS224C-SL-15.3-12S-QS | 12x15.3TB SSD | 2 | 41.7 lb (18.9 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 0.95 | 2.57 | 93 | 251 | 318 | 857 |
DS224C-AF-15.3-12S-0P-C/DS224C-SL-15.3-12S-QS | 12x15.3TB SSD | 2 | 41.7 lb (18.9 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.47 | 1.26 | 92 | 246 | 314 | 840 |
DS224C-AF-3.8-12N-0P-C | 12x3.8TB,NSE,SSD | 2 | 44.8 lb (20.3 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 0.82 | 2.43 | 80 | 238 | 274 | 813 |
DS224C-AF-3.8-12N-0P-C | 12x3.8TB,NSE,SSD | 2 | 44.8 lb (20.3 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.41 | 1.2 | 79 | 234 | 270 | 799 |
DS224C-AF-3.8-12S-0P-C | 12x3.8TB,SSD | 2 | 44.8 lb (20.3 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 0.82 | 2.43 | 80 | 238 | 274 | 813 |
DS224C-AF-3.8-12S-0P-C | 12x3.8TB,SSD | 2 | 44.8 lb (20.3 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.41 | 1.2 | 79 | 234 | 270 | 799 |
DS224C-AF-7.6-12S-0P-C/DS224C-S-7.6-12S-QS | 12x7.6TB, SSD | 2 | 41.7 lb (18.9 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.19 | 2.8 | 116 | 274 | 396 | 936 |
DS224C-AF-7.6-12S-0P-C/DS224C-S-7.6-12S-QS | 12x7.6TB, SSD | 2 | 41.7 lb (18.9 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.59 | 1.38 | 114 | 269 | 390 | 919 |
DS224C-S-.96-12N-QS | SSD Shelf,12G,12x960GB,NSE,-Q | 2 | 41.7 lb (18.9 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.05 | 2.66 | 102 | 260 | 349 | 888 |
DS224C-S-.96-12N-QS | SSD Shelf,12G,12x960GB,NSE,-Q | 2 | 41.7 lb (18.9 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.52 | 1.31 | 100 | 255 | 342 | 871 |

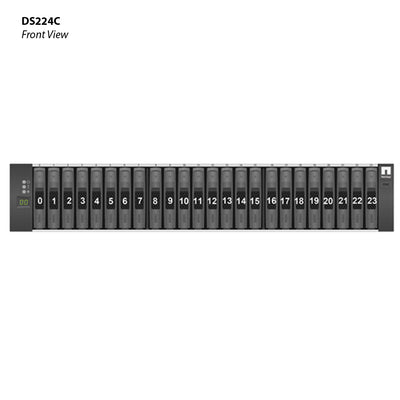

DS224C-S-.96-12S-QS | 12x960GB | 2 | 41.7 lb (18.9 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.05 | 2.66 | 102 | 260 | 349 | 888 |
DS224C-S-.96-12S-QS | 12x960GB | 2 | 41.7 lb (18.9 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.52 | 1.31 | 100 | 255 | 342 | 871 |
DS224C-SL-3.8-12N-QS | SSD SHLF,12G,12x3.8TB,NSE,-S | 2 | 44.8 lb (20.3 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 0.82 | 2.43 | 80 | 238 | 274 | 813 |
DS224C-SL-3.8-12N-QS | SSD SHLF,12G,12x3.8TB,NSE,-S | 2 | 44.8 lb (20.3 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.41 | 1.2 | 79 | 234 | 270 | 799 |
DS224C-SL-3.8-12S-QS | 12x3.8TB | 2 | 44.8 lb (20.3 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 0.82 | 2.43 | 80 | 238 | 274 | 813 |
DS224C-SL-3.8-12S-QS | 12x3.8TB | 2 | 44.8 lb (20.3 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.41 | 1.2 | 79 | 234 | 270 | 799 |
DS224C-SL-30.6-12S-QS | 12 x 30.6TB SSD | 2 | 41.7 lb (18.9 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.15 | 2.76 | 112 | 270 | 383 | 922 |
DS224C-SL-30.6-12S-QS | 12 x 30.6TB SSD | 2 | 41.7 lb (18.9 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.57 | 1.36 | 110 | 265 | 376 | 905 |
Quickship Fully Populated | ||||||||||||
DS224C-10-0.9-24S-QS | 24x900GB,SAS,10K | 2 | 51.1 lb (23.2 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 2.74 | 4.35 | 268 | 426 | 915 | 1454 |
DS224C-10-0.9-24S-QS | 24x900GB,SAS,10K | 2 | 51.1 lb (23.2 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 1.35 | 2.14 | 262 | 418 | 898 | 1427 |
DS224C-10-1.2-24S-QS | 24x1.2TB,SAS,10K | 2 | 51.1 lb (23.2 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 2.44 | 4.05 | 239 | 396 | 816 | 1352 |
DS224C-10-1.2-24S-QS | 24x1.2TB,SAS,10K | 2 | 51.1 lb (23.2 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 1.2 | 1.99 | 235 | 389 | 803 | 1328 |
DS224C-10-1.8-24N-QS | 24x1.8TB,SAS,10K,NSE | 2 | 53.8 lb (24.4 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 2.36 | 3.97 | 231 | 389 | 789 | 1328 |
DS224C-10-1.8-24N-QS | 24x1.8TB,SAS,10K,NSE | 2 | 53.8 lb (24.4 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 1.16 | 1.95 | 227 | 382 | 775 | 1304 |
DS224C-10-1.8-24S-QS | 24x1.8TB,SAS,10K | 2 | 53.8 lb (24.4 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 2.36 | 3.97 | 231 | 389 | 789 | 1328 |
DS224C-10-1.8-24S-QS | 24x1.8TB,SAS,10K | 2 | 53.8 lb (24.4 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 1.16 | 1.95 | 227 | 382 | 775 | 1304 |
DS224C-AF-.96-24S-0P-C | 24x960GB,SSD | 2 | 47.5 lb (21.5 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.48 | 3.09 | 145 | 302 | 495 | 1031 |
DS224C-AF-.96-24S-0P-C | 24x960GB,SSD | 2 | 47.5 lb (21.5 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.73 | 1.52 | 143 | 296 | 489 | 1011 |
DS224C-AF-.96-7.6-24M-C/DS224C-S-.96-7.6-24M-0P-C | 6x960GB,SSD,18x7.6TB,SSD,Mixed | 2 | 47.4 lb (21.5 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.98 | 3.6 | 194 | 352 | 663 | 1202 |
DS224C-AF-.96-7.6-24M-C/DS224C-S-.96-7.6-24M-0P-C | 6x960GB,SSD,18x7.6TB,SSD,Mixed | 2 | 47.4 lb (21.5 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.98 | 1.77 | 191 | 345 | 652 | 1178 |
DS224C-AF-0.8-24N-0P-C | 24x800GB,NSE,SSD | 2 | 53.8 lb (24.4 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.42 | 3.03 | 139 | 296 | 475 | 1011 |
DS224C-AF-0.8-24N-0P-C | 24x800GB,NSE,SSD | 2 | 53.8 lb (24.4 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.7 | 1.49 | 137 | 291 | 468 | 994 |
DS224C-AF-15.3-24S-0P-C/DS224C-SL-15.3-24S-QS | 24x15.3TB SSD | 2 | 47.4 lb (21.5 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.56 | 3.16 | 152 | 309 | 519 | 1055 |
DS224C-AF-15.3-24S-0P-C/DS224C-SL-15.3-24S-QS | 24x15.3TB SSD | 2 | 47.4 lb (21.5 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.77 | 1.55 | 149 | 303 | 509 | 1035 |
DS224C-AF-3.8-24N-0P-C | 24x3.8TB,NSE,SSD | 2 | 53.8 lb (24.4 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.29 | 2.89 | 126 | 283 | 431 | 966 |
DS224C-AF-3.8-24N-0P-C | 24x3.8TB,NSE,SSD | 2 | 53.8 lb (24.4 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.64 | 1.42 | 124 | 278 | 424 | 949 |
DS224C-AF-3.8-24S-0P-C | 24x3.8TB,SSD | 2 | 53.8 lb (24.4 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.29 | 2.89 | 126 | 283 | 431 | 966 |
DS224C-AF-3.8-24S-0P-C | 24x3.8TB,SSD | 2 | 53.8 lb (24.4 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.64 | 1.42 | 124 | 278 | 424 | 949 |
DS224C-AF-7.6-24S-0P-C/DS224C-S-7.6-24S-QS | 24x7.6TB, SSD | 2 | 47.4 lb (21.5 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.77 | 3.37 | 173 | 330 | 591 | 1127 |
DS224C-AF-7.6-24S-0P-C/DS224C-S-7.6-24S-QS | 24x7.6TB, SSD | 2 | 47.4 lb (21.5 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.87 | 1.66 | 170 | 324 | 581 | 1106 |
DS224C-AF6X183-24M-0P-C/DS224C-SL6X183-24M-QS | 6x960GB,SSD,18x3.8TB,SSD,Mixed | 2 | 47.4 lb (21.5 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 2.18 | 3.79 | 213 | 371 | 727 | 1267 |
DS224C-AF6X183-24M-0P-C/DS224C-SL6X183-24M-QS | 6x960GB,SSD,18x3.8TB,SSD,Mixed | 2 | 47.4 lb (21.5 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 1.07 | 1.86 | 209 | 364 | 714 | 1243 |
DS224C-AF6X18F-24M-0P-C/DS224C-SL6X18F-24M-QS | 6x960GB,SSD,18x15.3TB,SSD,Mixed | 2 | 47.4 lb (21.5 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 2.38 | 3.98 | 233 | 390 | 796 | 1332 |
DS224C-AF6X18F-24M-0P-C/DS224C-SL6X18F-24M-QS | 6x960GB,SSD,18x15.3TB,SSD,Mixed | 2 | 47.4 lb (21.5 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 1.17 | 1.96 | 229 | 383 | 782 | 1308 |
DS224C-S-.96-24N-QS | SSD Shelf,12G,24x960GB,NSE,-Q | 2 | 47.5 lb (21.5 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.48 | 3.09 | 145 | 302 | 495 | 1031 |
DS224C-S-.96-24N-QS | SSD Shelf,12G,24x960GB,NSE,-Q | 2 | 47.5 lb (21.5 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.73 | 1.52 | 143 | 296 | 489 | 1011 |
DS224C-S-.96-24S-QS | 24x960GB | 2 | 47.5 lb (21.5 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.48 | 3.09 | 145 | 302 | 495 | 1031 |
DS224C-S-.96-24S-QS | 24x960GB | 2 | 47.5 lb (21.5 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.73 | 1.52 | 143 | 296 | 489 | 1011 |
DS224C-SL-0.8-12N-QS | 12x800GB,SSD,NSE | 2 | 44.8 lb (20.3 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 0.89 | 2.49 | 87 | 244 | 297 | 833 |
DS224C-SL-0.8-12N-QS | 12x800GB,SSD,NSE | 2 | 44.8 lb (20.3 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.44 | 1.23 | 86 | 240 | 294 | 820 |
DS224C-SL-0.8-24N-QS | 24x800GB,SSD,NSE | 2 | 53.8 lb (24.4 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.42 | 3.03 | 139 | 296 | 475 | 1011 |
DS224C-SL-0.8-24N-QS | 24x800GB,SSD,NSE | 2 | 53.8 lb (24.4 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.7 | 1.49 | 137 | 291 | 468 | 994 |
DS224C-SL-3.8-24N-QS/DS224C-SL-3.8-24S-QS | 24x3.8TB | 2 | 53.8 lb (24.4 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.29 | 2.89 | 126 | 283 | 431 | 966 |
DS224C-SL-3.8-24N-QS/DS224C-SL-3.8-24S-QS | 24x3.8TB | 2 | 53.8 lb (24.4 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.64 | 1.42 | 124 | 278 | 424 | 949 |
DS224C-SL-30.6-24S-QS | 24 x 30.6TB SSD | 2 | 41.7 lb (18.9 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.15 | 2.76 | 112 | 270 | 383 | 922 |
DS224C-SL-30.6-24S-QS | 24 x 30.6TB SSD | 2 | 41.7 lb (18.9 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.57 | 1.36 | 110 | 265 | 376 | 905 |
DS224C-SL-30.6-24S-QS | 24 x 30.6TB SSD | 2 | 47.4 lb (21.5 kg) | 6.9 Bels | 51 dBA | 100 (100 to 120) | 1.68 | 3.29 | 164 | 322 | 560 | 1099 |
DS224C-SL-30.6-24S-QS | 24 x 30.6TB SSD | 2 | 47.4 lb (21.5 kg) | 6.9 Bels | 51 dBA | 200 (200 to 240) | 0.83 | 1.62 | 161 | 316 | 550 | 1079 |
